Lüftungsanlage und Kaltwassersatz für  die Beckhoff Automation GmbH & Co. KG

Auftraggeber

Beckhoff Automation ist ein Pionier im Bereich der PC-basierten Steuerungstechnik. Viele heute selbstverständliche Standards in der Automatisierungstechnik wurden von dem ostwestfälischen Familienunternehmen früh erkannt und als Neuerungen erfolgreich in den Markt gebracht. Das Produktspektrum umfasst die Hauptbereiche Industrie-PC, I/O- und Feldbuskomponenten, Antriebstechnik, Automatisierungssoftware, schaltschranklose Automatisierung sowie Hardware zur industriellen Bildverarbeitung. Seit dem Jahr 2000 verzeichnet der Verler Automatisierungstechnikspezialist jährlich ein durchschnittliches Wachstum von 15 % (Stand März 2023) und bleibt weiterhin auf dynamischem Wachstumskurs. Infolgedessen arbeitet Beckhoff intensiv an der Erweiterung des gesamten Unternehmens. Entsprechend wurden für den Ausbau der Unternehmensinfrastruktur am Hauptstandort Verl auch die Produktionskapazitäten in Verl und Umgebung aufgestockt. Zu den Erweiterungsmaßnahmen gehörte auch die bauliche Sanierung der bestehenden Betriebsfläche am Standort in Herzebrock. Hier konnte ein Produktionsbereich auf 35.000 m² aufgebaut werden.

Aufgabenstellung

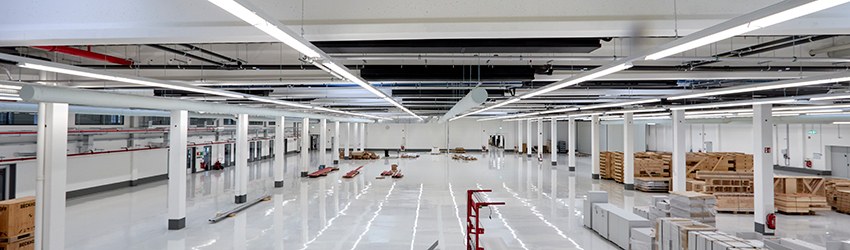

Die ART Bertuleit KÄLTE-KLIMA GmbH in Bielefeld wurde damit beauftragt, einen Teilbereich mit einer Gesamtfläche von 9.700 m² zu klimatisieren. In diesem Produktionsbereich befinden sich Montagearbeitsplätze, Funktions- und Messräume sowie Büros, Sozialräume und Lager, in denen jeweils sehr unterschiedliche Temperaturen und relative Feuchten genau einzuhalten sind.

Realisierung

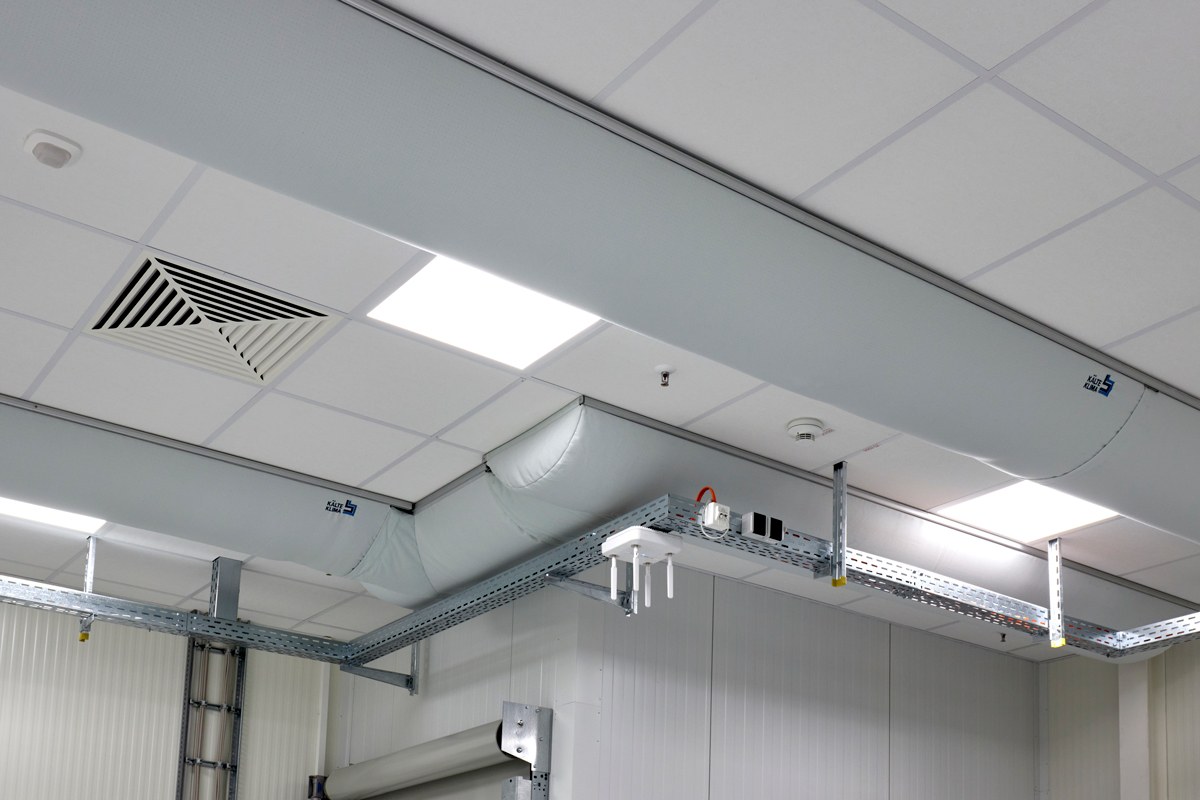

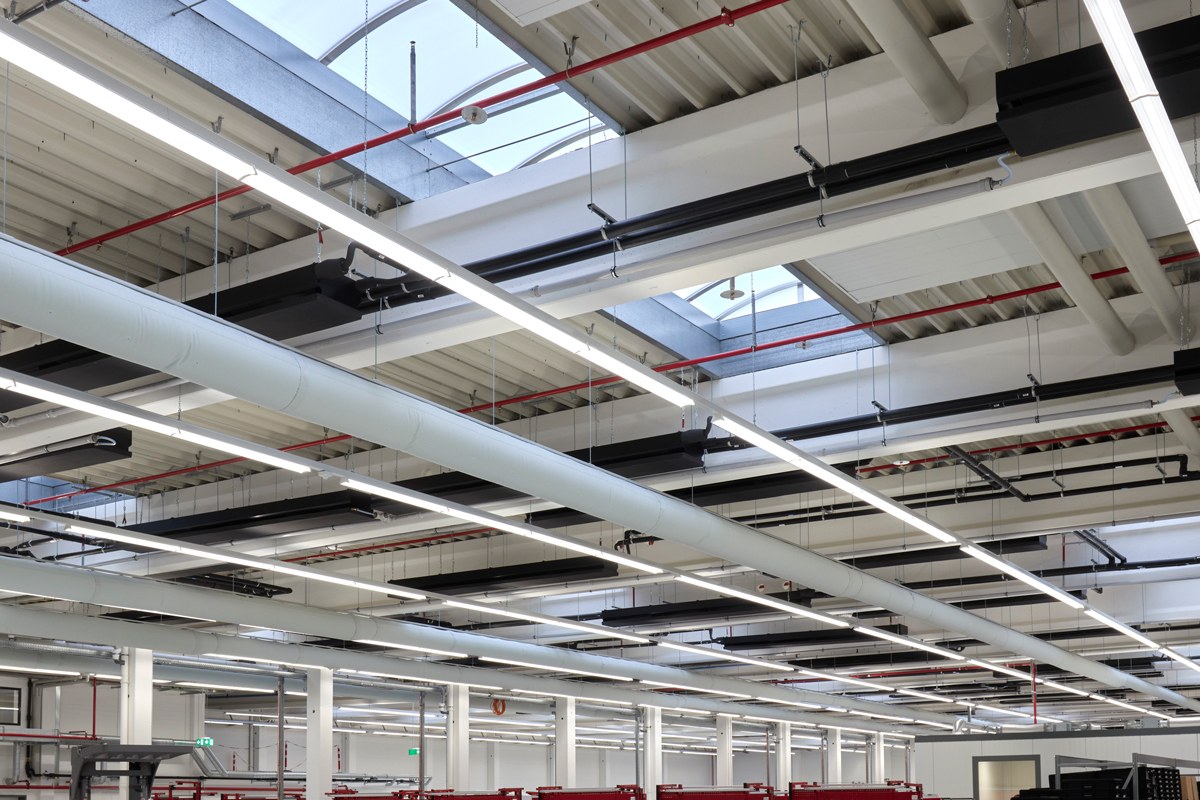

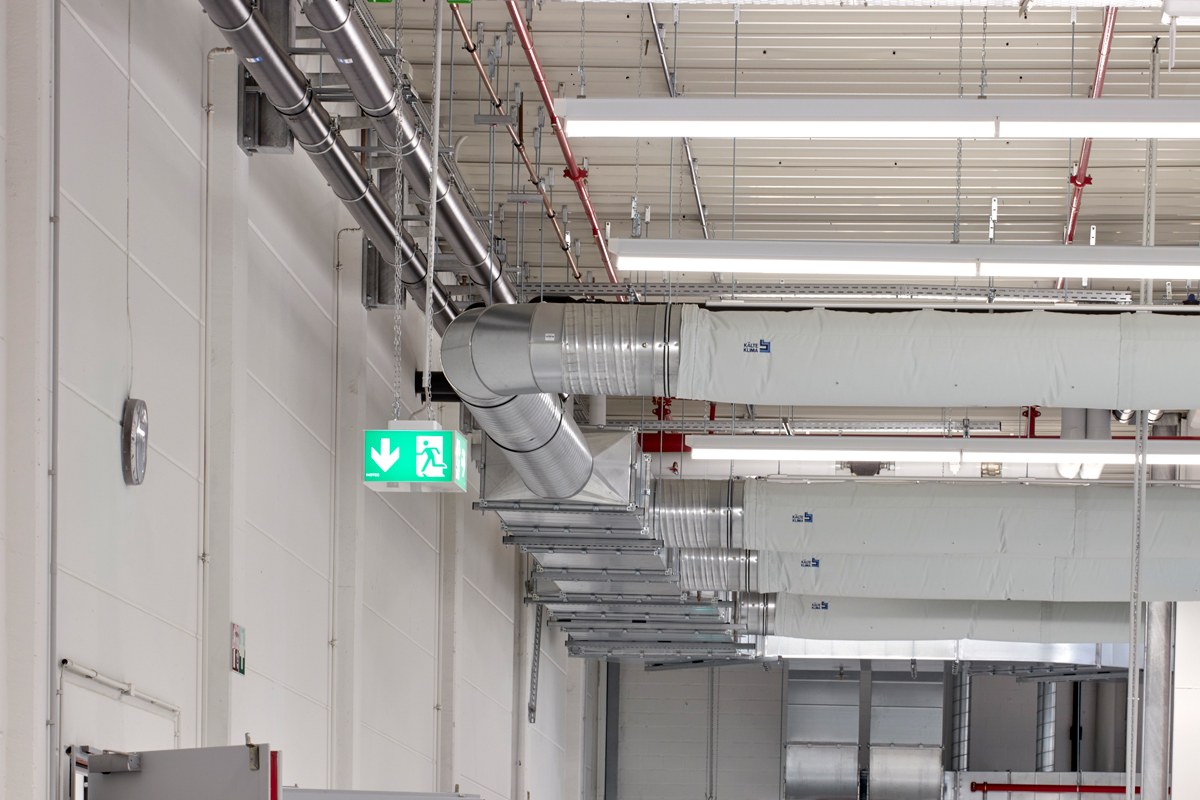

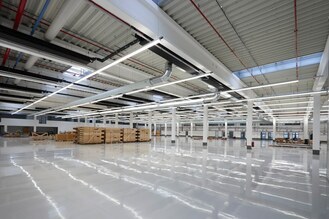

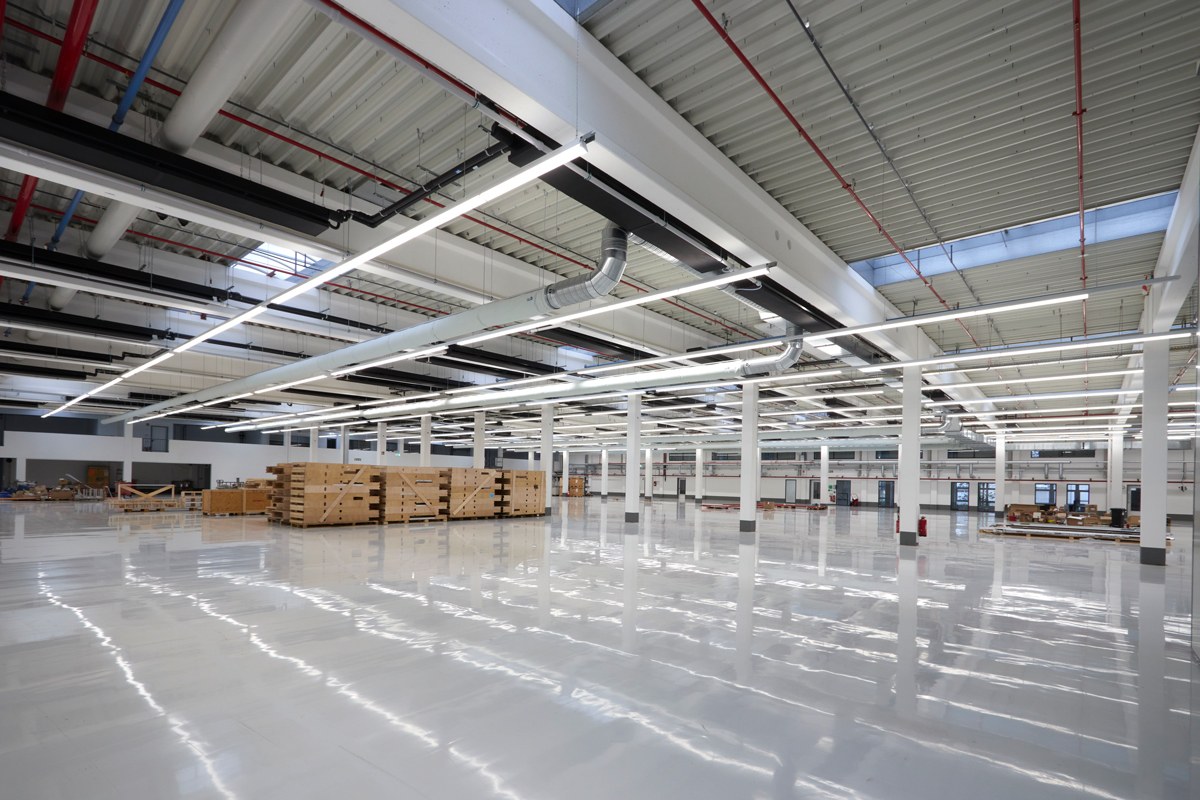

Aufgrund der Größe der Gesamtanlage, sowie der unterschiedlichen Anforderungen an die Lüftung und Klimatisierung der einzelnen Bereiche, ergaben sich spezielle Herausforderungen an die  Umsetzung. So kamen z.B. 150 Deckenstrahlplatten als „stille Kühler“ zum Einsatz, bei denen eine Taupunktunterschreitung auszuschließen ist. Die zugfreie Luftverteilung in den Produktionshallen wurde mittels Textilschläuchen sichergestellt und die Funktionsräume mit Register für Heiz- und Kühlbetrieb ausgestattet.

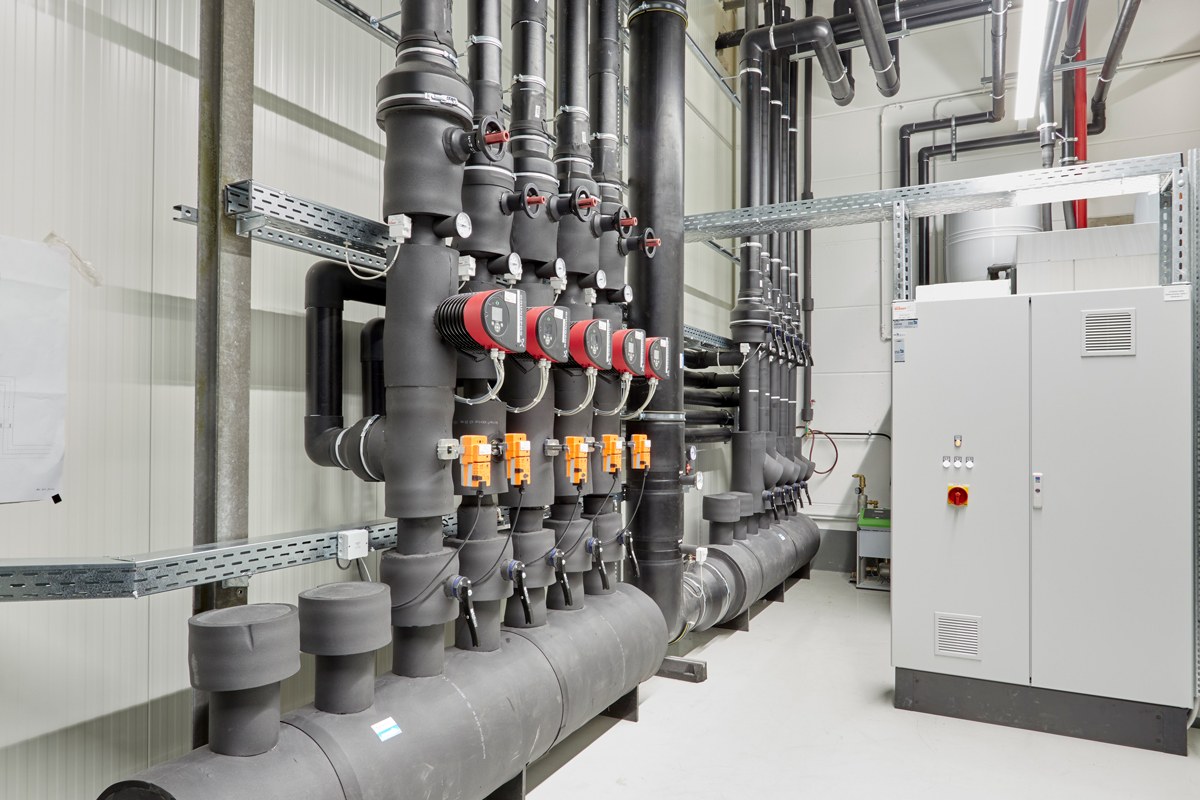

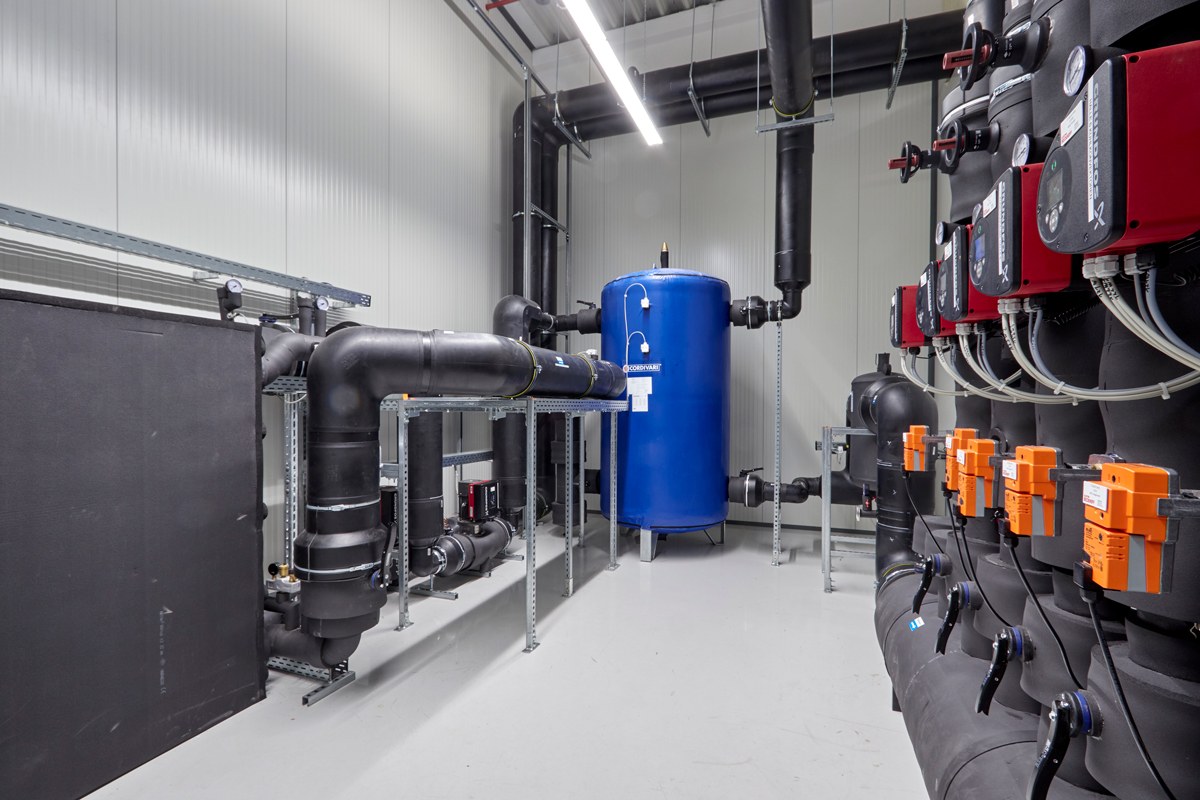

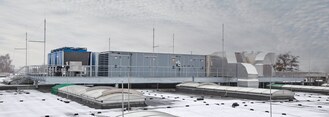

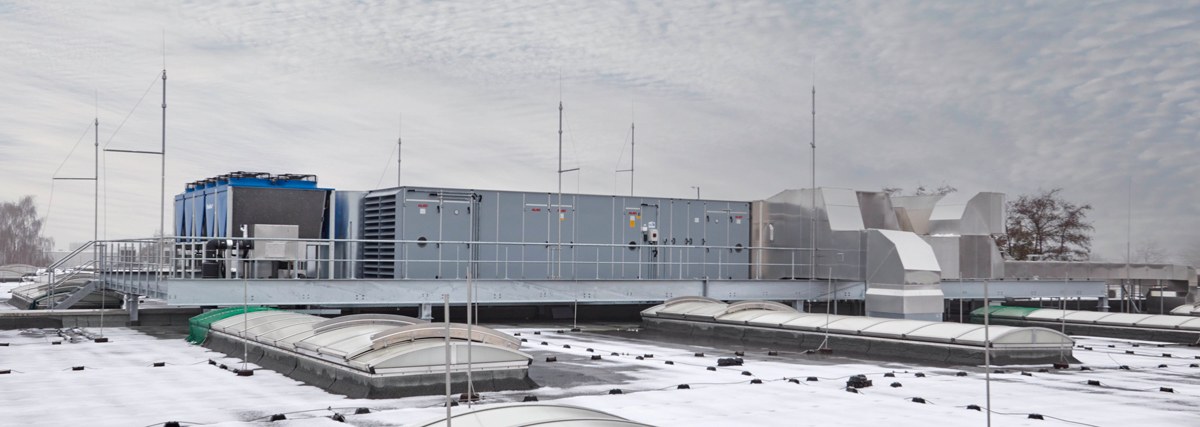

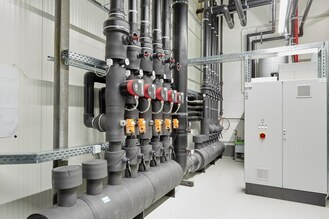

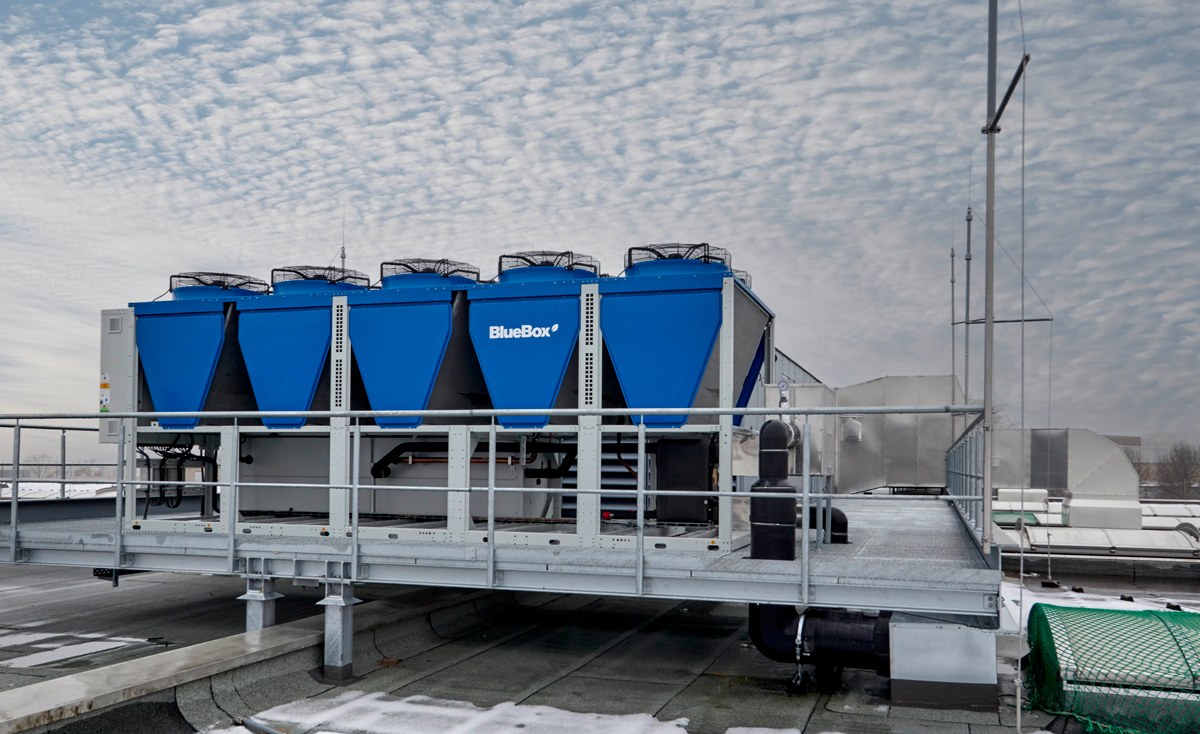

Die Lüftungstechnik sowie eine 650 kW Kaltwasseranlage mit Wärmepumpenfunktion zur Klimatisierung der Funktions- und Messräume wurden auf dem Dach des Gebäudes aufgestellt. Für eine ausreichende Kapazität sorgt ein 5.000 Liter Kaltwasser-Pufferspeicher. Korrosions- und wartungsfreie vorgedämmte Polyethylen-Kunststoffrohre realisieren eine weitestgehend verlustfreie hydraulische Versorgung. Die Forderung nach allerhöchster Regelgenauigkeit konnte mit einem drucklosen Verteiler für die einzelnen Abteilungen und mittels Dreiwege-Mischventilen erfüllt werden.
Eine Systemtrennung in Abschnitte, die mit Glykol gefüllt werden mussten und Bereiche, die mit Wasser betrieben werden konnten, erfolgte aufgrund der Aufstellung von Anlagenteilen im Außenbereich.
Die weitere Betreuung erfolgt über einen Wartungsvertrag mit der Bielefelder ART Bertuleit KÄLTE-KLIMA GmbH und der KÄLTE-KLIMA GmbH Bertuleit & Müller aus Hameln.
